تفاصيل المنتج:
|
| إجمالي الطاقة: | 47 كيلو واط | زاوية القطع: | 40 ° -140 ° |
|---|---|---|---|
| نطاق طول المعالجة: | 200 ملم عند 90 درجة (240 ملم عند 45 درجة) -6800 ملم | عرض القطع والطحن: | 150 ملم |
| ارتفاع ارتفاع الطحن: | 150 ملم | ينشر المغزل: | 4kw (2860r/min) |
| حفر وطحن المغزل: | 5 × 3.7kw+1 × 4.5kw | سرعة التغذية: | 0-200mm/دقيقة |
| دقة الطول: | 0.2 ملم | معدل تغذية الشفرة المنشار: | 0-15 م / دقيقة |
| إبراز: | مركز معالجة الألومنيوم 550 ملم,مركز WEIKE لمعالجة الألومنيوم,550mm 5 محور مركز التصنيع CNC,WEIKE Aluminum Machining Center,550mm 5 Axis CNC Machining Center |
||
1.الخصائص:

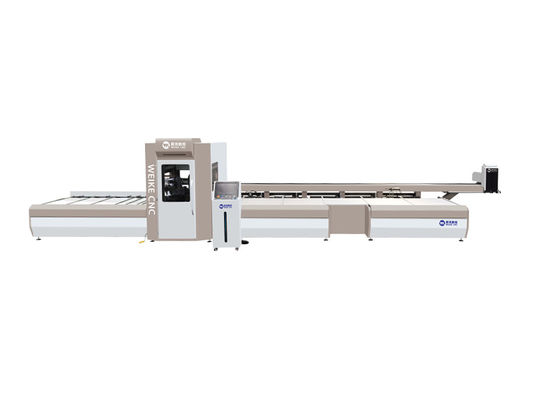

1هذا خط الإنتاج يستهدف أساسا قطع، الحفر، والطحن من البوابة الكسر الجسر والشاشة الملفات الشخصية الألومنيوم وبعض الملفات الشخصية الصناعية الألومنيوم.خط الإنتاج يؤدي أولا الحفر والطحن من الثقوب والخنادق على الأسطح الأربعة من الملف، فضلا عن معالجة الحفر، ومن ثم قطع الملف الشخصي في زوايا ± 45 ° و 90 °.
2هذا خط الإنتاج يحقق معالجة ثقوب الحقن، ثقوب دبوس، ثقوب الصرف الصحي (ثقوب الصرف الصحي الخفية) ، حراس الزاوية، ثقوب المقبض، صناديق القفل، ثقوب جسم قفل الباب، ثقوب التثبيت,وقطع الملفات الشخصية لملفات الأبواب والنوافذ في عملية تحميل واحدة.
3. 22 محور سريع متعدد القنوات متعددة محورية معالجة الربط: وحدة حفر ليزر مستقلة وقطع الطحن يدرك ليزر خلفية حفر وخط الطحن رسم،وحدة الحفر والطحن الطحن المستقلة يدرك رسم خط الليزر الأمامي وست محطات الحفر السريع والطحن. وحدة الغزل الكهربائي هو التحكم بالكامل الخدمة لتحقيق المعالجة من أربعة جوانب من الملفات الشخصية،ومطابقة مع حفر الموجة الميلة المخصصة والطحن لإكمال حفر الطحن بسرعة من مختلف الثقوب والخروط.
4ويمكن لوحدة قطع محرك الغزل عالية الدقة قطع ملفات تعريف الألومنيوم للأبواب والنوافذ في أي مزيج من الزوايا تتراوح من 40 درجة إلى 140 درجة، مع كفاءة عالية.يتم معالجة مادة الذيل مع 90 درجة محاذاة الرأس، وتتجنب شفرة المنشار القطع الخلفي لمنع القطع الخلفي من مسح المادة. يمكن التحكم في مواقع القطع الأمامية والخلفية ، ويستخدم تبريد التشحيم الدقيق.
5دعم معالجة دفعة أو معالجة مختلطة لمختلف ملفات تعريف الأبواب والنوافذ (أطارات ، أشرطة ، أشرطة ، وأشرطة الشاشة).
6خط الإنتاج يدعم دمج البيانات مع برامج تصميم الأبواب والنوافذ لتحقيق إنتاج ذكي متصل.
7مجهزة بطابعة الباركود، يتم لصق هوية المواد تلقائيًا على سطح الملف الشخصي في الوقت الحقيقي،تحقيق تحديد معلومات العملية وتسهيل إدارة المواد والاتصال ببرنامج إدارة ERP للمؤسسات.
8مجهزة بجهاز إخراج النفايات، فإنه يلغي تراكم مواد النفايات التي تسبب تلوث الموقع ويحسن بيئة الإنتاج.
2.المعلم:
مواصفات الطاقة: ثلاثة مراحل أربعة أسلاك 380V / 50HZ
الطاقة الإجمالية: 47 كيلوواط
الهواء المضغوط: 0.6-1.3 MPa
زاوية القطع: 40 درجة -140 درجة
نطاق طول المعالجة: 200mm عند 90 ° (240mm عند 45 °) -6800mm
عرض القطع والطحن: 150 ملم
ارتفاع القطع والطحن: 150 ملم
محور الشفرة: 4KW (2860r/min)
محور الحفر والطحن: 5 × 3.7KW + 1 × 4.5KW
دقة الطول: 0.2 ملم
سرعة التغذية: 0-200mm/min
سرعة تغذية شفرة المنشار: 0-15m/min
طول التدريب على الصوف: 1000mm-6800mm
سرعة الطحن: 0-1500mm/min
طحن بالليزر نطاق معالجة X: 0-350mm
طحن المواسير X نطاق التصنيع: 0-350mm
سرعة القطع بالليزر: 8000 ملم/دقيقة
مواصفات شفرة المنشار: Φ 550mmx4.4x3.6x30x140T
استهلاك الغاز: 130 لتر/دقيقة
الأبعاد: 16500 (الطول) x3000 (العرض) x2600 (الارتفاع) ملم
الوزن الإجمالي للآلة: 8000 كجم
حياة معالجة طويلة من سبيكة صلبة
يضمن الغزل ذو الدقة العالية وشفرة المنشار جودة القطع ويمكنه تحقيق أي زاوية قطع من 40 درجة إلى 140 درجة.
وحدة حفر و طحن ذات أربع محطات
يمكن معالجة فتحات مختلفة في ملامح الأبواب والنوافذ في عملية واحدة ، بما في ذلك ثقوب اللاصق ، ثقوب المسامير ، ثقوب الصرف الصحي ، ثقوب المقبض ، صناديق القفل ، ثقوب جسم قفل الباب ،و ثقوب التثبيت.
نظام تغذية CNC
أنظمة التغذية والتفريغ يتم التحكم بها بالكامل بسرعة ودقة.
نظام التشغيل الذكي
الذراع الروبوتية يمكن أن تمسك الصفحات بقوة من أي زاوية من 0 إلى 360 درجة، وتلبية متطلبات التشبيك وإطعام مختلف الصفحات.
